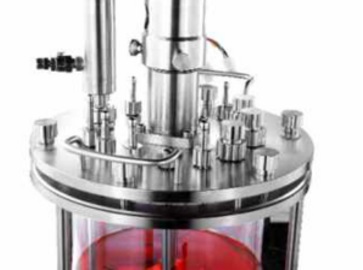

BioCore QC 台式细胞生物反应器（玻璃）
技术参数
罐体 | 型号 | BioCore QC-2 | BioCore QC-5 | BioCore QC-7 | BioCore QC-15 |
总体积 | 2L | 5L | 7.5L | 15L | |
工作体积 | 0.5-1.5L | 1.5-3.5L | 2-5L | 4-11L | |
径高比 | 1:1.8 | ||||
材料 | 硼硅玻璃 | ||||
顶盖 | PH/DO/接种/移液/温度/移位/补料等各种接口 | ||||
制造标准 | ISO | ||||
搅拌 | 方式 | 顶搅拌，机械驱动，伺服电机，PID控制 | |||
显示 | 数显，±1rpm | ||||
搅拌速度 | 20～300rpm | ||||
搅拌桨 | 固定床式搅拌桨、推进式搅拌桨、提升式搅拌桨 | ||||
检测探头 | PH | 梅特勒/汉密尔顿，0～12，PID控制，精度：±0.01，与碱、CO2级联 | |||
DO | 梅特勒/汉密尔顿，0～200%，PID控制，精度：±1%，与O2、N2、Air、流量、转速级联 | ||||
液位 | 不锈钢探头、PID控制 | ||||
温度 | PT100，PID控制，数显，±0.1℃ | ||||
气体控制 | 流量测定 | 热质气体质量流量控制器，通气量0.1～1L/min | |||
气体 | 四气体控制系统（N2、O2、CO2、Air），电磁阀控制 | ||||
进气过滤器 | 37mm0.2u，聚四氟乙烯 | ||||
尾气过滤器 | 51mm0.2u，聚四氟乙烯 | ||||
尾气冷凝器 | 316L不锈钢 | ||||
液体流加 | 蠕动泵 | 功能固定；转速：30rpm,0～100% 利用占空比控制 | |||
温度 | 控制方式 | PID，在电加热膜作用下完成温度调节 | |||
控温精度 | 显示精度：0.1℃，控制精度：±0.1℃ | ||||
控温范围 | 环境温度以上5℃～65℃ | ||||
罐体尺寸 | 总体尺寸 | 310*695mm | 310*695mm | 360*736mm | |
灭菌尺寸 | 310*650mm | 310*650mm | 360*690mm | ||
灭菌方式 | 高压灭菌锅离线灭菌 | ||||
控制系统 | 西门子PLC系统，细胞培养专用程序 | ||||
数据记录 | 人机界面，曲线记录，电子签名选配远程监视（选配），远程控制（选配） | ||||
水、电、气要求 | 冷却水压力：最大1kg，粗滤50um | ||||
电源：220V，50HZ，10Amps | |||||
输入气体压力：2KG，外接压力表和调节器 | |||||
扩展单元 | 尾气CO2/O2分析仪；Biomass在线浊度传感器；葡萄糖浓度在线检测，补料称重等 | ||||
产品描述
BioCore QC 台式细胞生物反应器（玻璃）采用了最新的机械加工、制造工艺，满足用户悬浮细胞培养和贴壁细胞培养的需求，并且符合cGMP、FDA要求。BioCore QC系列生物反应器工作体积有2L、5L、7.5L、15L四种规格，可以用于动物细胞、昆虫细胞、植物细胞的批次培养和连续培养；配置推进式搅拌桨（PITCHED BLADE）、 固定床式搅拌桨，适合悬浮细胞、微载体和片状载体培养。
应用领域：
哺乳动物细胞、昆虫细胞
悬浮细胞培养
微载体贴壁细胞培养
疫苗、重组蛋白和抗体工艺开发及培养基优化
性能特点：
1. 采用10英寸显示屏及西门子PLC系统作为控制系统，可靠、稳定。
2. PH控制的酸碱补加转换，利用时间结合细胞培养中生长状态的情况自动判断和切换，防止补酸或补碱中由于过冲产生的酸碱。
3. 相互兑加，有效防止渗透压升高。
4. 溶氧控制精确，采用自编的PID控制功能，偏差在±1%。
5. 采用金属电加热膜片结合PID控制，精确控制培养温度。
6. 选用高品质部件（梅特勒/汉密尔顿电极、松下/施耐德电机、西门子控制器、Watson-Marlow蠕动泵等）确保反应器质量。
7. 可选用不同形式搅拌桨（推进式搅拌桨、提升式搅拌桨、固定床搅拌桨）以满足不同细胞培养要求。
8. 参数控制采用硬件和软件滤波，保证参数的稳定可靠。
9. 316L不锈钢罐盖及组件电抛光后采用特殊处理，可以防腐蚀，易清洁。
10. 参数采用配方功能，方便参数的储存和调用。
11. Watson-Marlow 114 可编程可调速蠕动泵可以在加酸或碱、补料、消泡之间任意指定。
12. 安装简单方便，插电和通气即可使用，参数可图形化显示，简单易学。

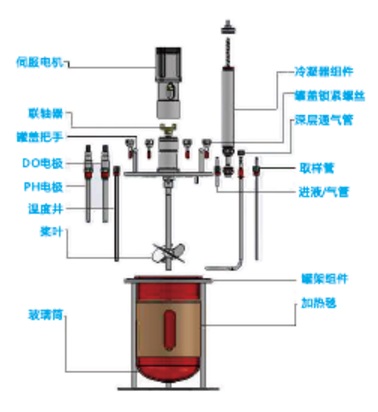

罐体接口及接头
一、微载体培养和自由悬浮培养
推进式搅拌桨
性能特点:
1. 具有低剪切力、混合效果良好，满足自由悬浮和微载体贴壁细胞培养。
2. 配置有连续收获和灌流的换液管，可以满足连续培养条件下细胞密度1000万/毫升的体积流量的要求。
3. 无气泡通气装置，消除气泡对培养细胞和过程的影响。
4. 可选微孔通气或小孔通气。
5. 接口预留数量充足，满足各种培养要求。
6. 搅拌速度可以按不同方式级联，满足不同培养时间的要求。
7. 控制系统对故障和限定自动报警，便于维修和使用。
8. 可实现多级培养，快速放大至生产规模。
二、片状载体培养
固定床搅拌桨
固定床生物反应器是模拟细胞静止生长的环境条件，为细胞提供一个类似于转瓶培养的环境，同时对于培养的条件,如PH\DO\温度可以进行有效的控制，为细胞的生长提供一个良好的生长环境条件，达到高细胞密度培养的目的，为提高产量创造条件。
性能特点：
1. 细胞在固定床中培养时，细胞进入片状聚酯片内，处于相对静止状态，各种营养物质通过液体的流动传送到生长细胞，消除了搅拌桨的剪切力对细胞的伤害，有利于细胞的生长；
2. 片状载体采用立体结构，有利于营养物质和氧的传递和交换；
3. 深层微孔直接通气，氧传递充分，保证高密度培养：气泡与细胞不直接接触，消除气泡对细胞的伤害；
4. 细胞在纤维载体内部生长，有良好的群体反应，接种密度低；
5. 适用于贴壁细胞；
6. 适用于无血清培养，长时间连续灌流，容易实现连续培养，长时间收获细胞代谢产物；
7. 细胞贴附在聚酯片中，与液体分开，有利于产品物质的收获；
8. 液体可以从上至下，也可以从下而上，全面利用载体表面积，提高培养密度；
9. 放大采用CFD计算结合生理特征参数，确保放大可靠、可行。

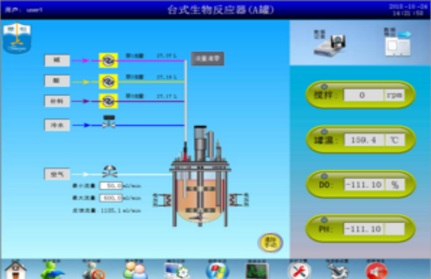

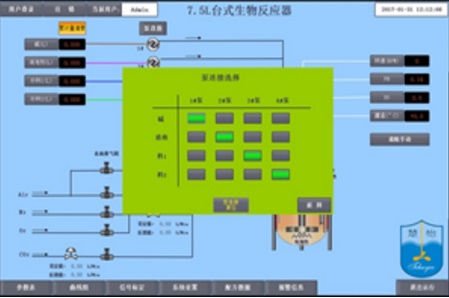

控制系统
Biocore QC 台式生物反应器在PLC控制器上开发的控制程序，具有稳定、可靠、灵活的特点：
1. 加热、PH、DO和搅拌相关联，消除局部的过热、过酸和溶氧的传递效率低，保证罐内各个参数的均一性。
2. PH控制采用通入CO2或添加碱进行控制，CO2和碱的加入在一定时间内是联锁，防止过多的加入CO2和碱而造成培养液渗透压的变化，从而影响细胞的生长。
3. DO控制采用步进控制方式和PID控制方式，溶氧的控制精度在±1%。
4. 控制操作简单、直观，易学易用，灵活性高
5. 手动操作和自动操作可以自由选择，手动操作优先自动操作，用户可以根据需要灵活干预某一环节控制过程，达到特定的培养要求。
6. 用户管理采用三级权限管理，不同用户拥有不同操作权限，防止参数篡改。
7. 系统可以根据用户要求采用电子签名，符合GMP要求。
