BioCore QC pro 不锈钢篮式贴壁培养生物反应器
技术参数
罐体 | 型号 | BioCore QC Pro-40L | BioCore QC Pro-75L | BioCore QC Pro-150L |
总体积 | 40L | 75L | 150L | |
工作体积 | 30L | 50L | 120L | |
径高比 | 1:1.2 | 1:1.2 | 1:1.2 | |
材料 | 316L SS | |||
抛光度 | 内:0.2～0.4μm；外：0.8μm | |||
制造标准 | ASME、PED、GB D1/D2、ISO9001：2000 | |||
配置 | 材质316L不锈钢，夹套304不锈钢与物料接触表面抛光精度Ra≤0.4 设计压力：0.3MPa,工作压力：0.25MPa 接口配置：安全视镜灯，侧视镜，视窗，补料阀组接口，泡沫传感器接口，压力传感器接口，在位取样口，进气口，底阀，接种阀组接口，加碱接口，安全爆破片 | |||
搅拌 | 方式 | 底搅拌磁力驱动，PID控制 | ||
搅拌速度 | 25～250rpm，±1rpm | |||
显示 | 数显，±1rpm | |||
搅拌桨 | 固流床（篮式搅拌桨） | |||
检测探头 | PH | 2～12，PID控制，精度：±0.1，与碱、CO2联动 | ||
DO | 0～200%，PID控制，精度：±1%，与O2、Air联动 | |||
液位 | 不锈钢探头，PID控制 | |||
温度 | Pt100，PID控制，数显，±0.1℃ | |||
气体控制 | 流量测定 | 热质流质量流量控制器 | ||
气体 | 四气体控制系统（N2，O2，CO2，Air），电磁阀控制 | |||
进气过滤器 | 0.2μ，聚四氟乙烯 | |||
尾气过滤器 | 0.2μ，聚四氟乙烯 | |||
尾气冷凝器 | 316L不锈钢 | |||
压力调节 | 压力自动调节系统，包含压力传感器和调节阀 | |||
液体流加 | 二蠕动泵 | 流量进行累加；变速泵：根据控制要求自动调整转速从而控制流量 | ||
温度 | 控制方式 | PID，自动灭菌；培养过程中温度控制由外置加热器和冷却水在控制系统的控制下完成 | ||
控温精度： | 显示精度：0.1℃，控制精度：±0.1℃ | |||
控温范围： | 冷却水温以上5℃～65℃ | |||
控制系统 | 工业用可编程逻辑控制器 | |||
配置选项 | 称重、罐盖自动提升 | |||
电压/功率 | AC380V三相五线，15Kw | |||
水、气、汽要求 | 冷却水压力：0.15MPa 冷却水温度：不高于30℃ 输入空气压力： 0.2MPa（须经干燥、预过滤） 输入蒸汽压力：0.18MPa（必须经过预过滤） | |||
产品描述
性能特点：
1. 系统可以用于单抗、分泌型疫苗或药物蛋白试验或生产而进行贴壁细胞培养。
2. 深层微泡直接通气，传氧效果好，满足高密度细胞培养要求。
3. 通气和细胞不直接接触，减少气泡对细胞的伤害。
4. 固流床培养体系，培养细胞处于相对静止状态，使困难的高密度细胞培养变成简单、易行。
5. 采用夹套和罐内双温度PID控制,控温稳定，精度高。
6. 深层通气采用特殊的硬件和软件控制相结合，有效防止液体逆流。
7. 在位灭菌加样/取样阀组，保证操作安全、可靠，方便。
8. 进气/尾气过滤器灭菌可独立进行，满足培养过程中更换过滤器。
9. CO2/O2/AIR流量采用热质流控制仪，实现气体流量的反馈自动控制。
10. 溶解氧控制可以采用AIR/O2或AIR/O2/N2模式，溶氧控制采用独有的PID 控制逻辑，控制稳定、准确。
11. PH控制采用时间判断，可以避免CO2和碱的相互对加。
12. 蠕动泵控制接口化，采用外接移动蠕动泵，方便更换。
13. 管道、框架采用开放式设计，使用、维修方便。
14. 管道采用3A标准，符合GMP和BPE 要求。
15. 罐内搅拌桨连接密封无死角，易于清洗。
16. 管道施工在洁净厂房内施工，保证焊接质量。
17. 物料进口和罐底阀均可单独灭菌。
18. 所有和罐体内相同管道、三通接口满足3D要求。
19. 底搅拌磁力驱动。
20. 控制系统采用PLC 控制。
21. 伺服电机，扭力大，工作稳定可靠。
22. 软件功能强大，进行参数设定、显示控制、检测参数、曲线分析、存储、输出打印等功能。
23. 系统采用电子签名，符合GMP审核要求。
控制系统

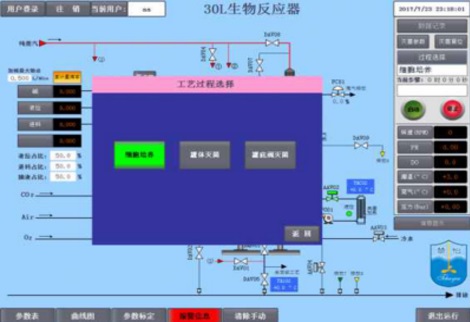

控制系统采用PLC 控制器，界面操作简单，在主控制界面可以点击任 何参数进行设置和启动/停止，用户管理分两级，保证系统参数不被随意修 改。在主界面上，可以对任何的阀门或仪表进行点击控制，在自动和手动 之间进行切换。
1. 仪表/阀门的控制方式：均可在主控制界面选择手动控制方式：可以手动开关控制阀门或仪表；或自动控制方式：可以选择PID控制。
2. 溶解氧控制：溶氧可以选择AIR/O2或AIR/O2/N2等进行控制
3. 溶氧控制采用各个控制件独立的PID控制器，可以灵活组态选择，满足悬浮、微载体、片状载体等不同培养方式的控氧要求。
4. 溶氧的运算方式采用自有的PID步进逻辑和通用的PID控制逻辑相结合，溶氧控制稳定，误差在±2%以内，为细胞的培养提供稳定生长环境。
5. PH控制：PH可以选择加酸或加碱来控制。
6. 称重功能：客户可以根据需要选择称重补料控制。
7. 数据处理功能：能显示、分析所有参数的趋势曲线、存储、显示、分析所有参数的历史曲线。
8. 参数校正功能：可便捷的通过参数标定界面对各种参数进行校正。
9. 多用户保护功能：多级用户管理，可设置密码，无授权人无法修改参数。
10. 过程中自动控制：pH、温度、搅拌、消泡、补料、DO，启动采用 一键启动功能。
11. PH/DO/转速可以实现分段控制，满足不同培养要求。
12. 任何功能的手动和自动，手动控制优先于自动，可以满足特定的控制功能要求。
13. 电子签名功能，满足GPMP要求。
